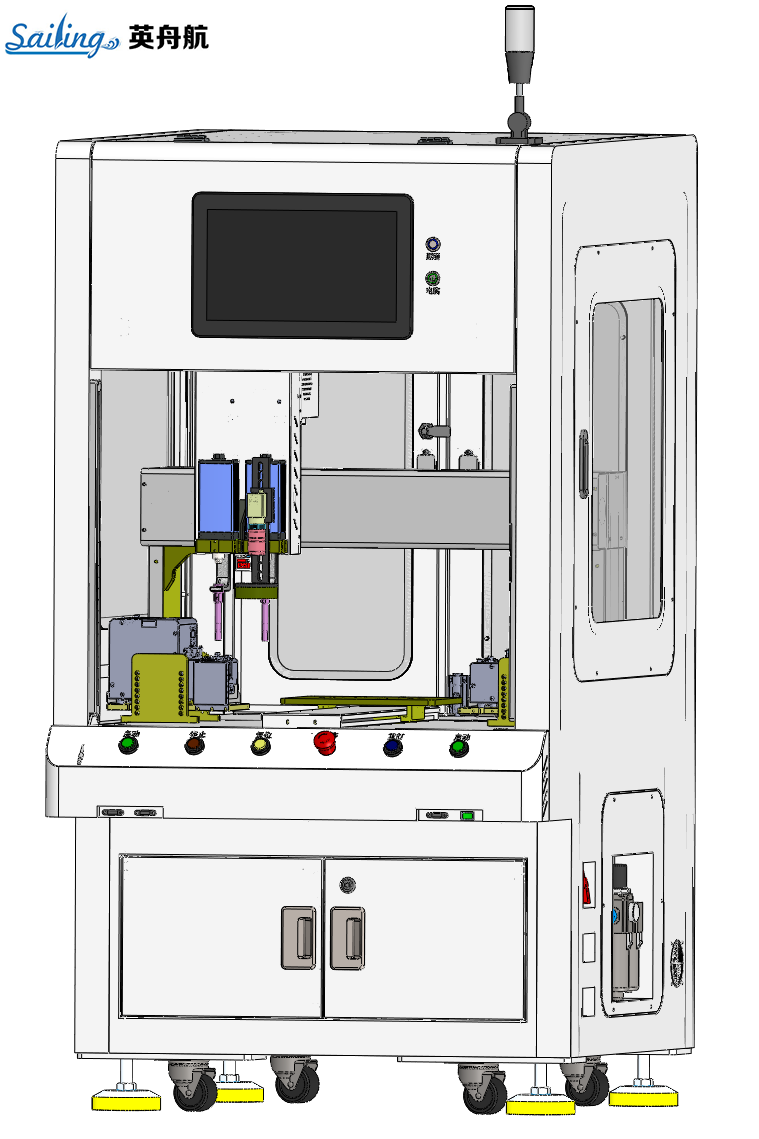

三轴视觉柜式螺丝机可对各类工装进行高速锁付、定点锁螺丝、批量锁附作业等。解决了人工重复性锁付作业出现的螺丝锁附不均、浮锁、漏锁、滑牙等现象。最大的优势是锁付一致性好，品质稳定可靠，并可以大幅提升生产效率，节省人工成本。自动锁螺丝机操作简单，生产效率高，锁附质量稳定，新手也能达到熟练工人的锁付效果。本机采用简易快速地输入锁付程序，其软件具有强大的编辑功能，可轻易、快速的完成程序教导。
【产品特点】
设备：单工位，人工放料，自动扫码，视觉定位，一台机器同时兼容两款螺丝，即双Z轴机构
螺丝规格：M1.6，M2，M2.5，M3共四款螺丝(自攻螺丝、机牙螺丝待确定）
扭矩：1~5kgf.cm（M1.6，M2，M2.5，M3。常规扭力范围），且扭矩可根据产品实际需求自由设置
MES数据：设备需记录每颗螺丝的行程/扭 矩/角度 并可控,有报警机制，不良统计
检测功能：扭力达标、滑牙、浮锁停机报警提示
设备有效行程：500mm*500mm*100m

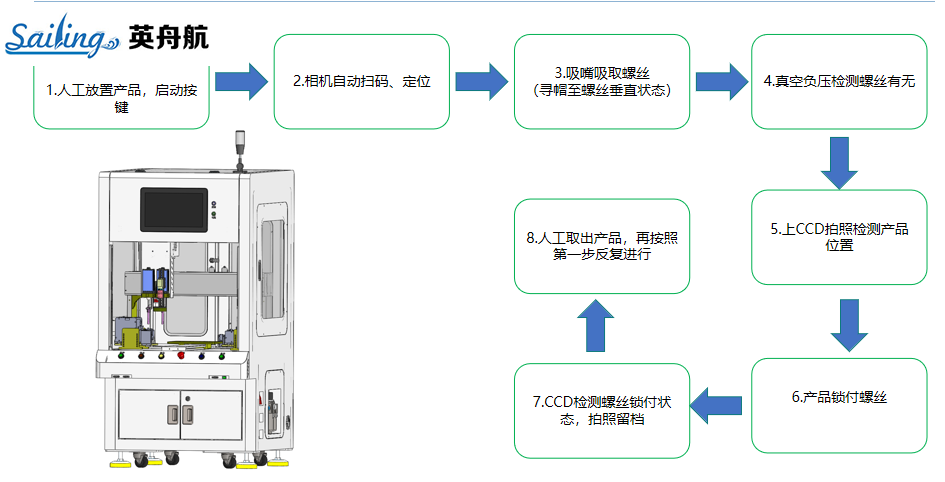

【动作描述】
【产品参数】
型号 参数 | MV-CE100-30GM | MV-CE100-30GC |
1000万像素1/2.3”CMOS 千兆以太网工业面阵相机 | ||
通用 | ||
传感器类型 | CMOS,卷帘快门 | |
传感器型号 | Aptina MT9J003 | |
像元尺寸 | 1.67μm×1.67 μm | |
靶面尺寸 | 1/2.3" | |
分辨率 | 3840×2748 | |
最大帧率 | 7 fps@3840×2748 | |
动态范围 | 65 dB | |
信噪比 | 34 dB | |
增益 | 0 dB~15.3dB | |
曝光时间 | 50 μs~ 2 sec | |
快门模式 | 支持自动曝光、手动曝光、一键曝光模式 | |
黑白/彩色 | 黑白 | 彩色 |
像素格式 | Mono 8/10/10p/12/12p | Mono 8/10/12 Bayer GR 8/10/10p/12/12p YUV422Packed,YUV422_YUYV_Packed RGB 8 |
Binning | 支持1×1,2×2 | |
下采样 | 不支持 | |
镜像 | 支持水平镜像 | |
缓存容量 | 128MB | |
电气特性 | ||
数据接口 | Gigabit Ethernet(1000 Mbit/s)兼容Fast Ethernet(100 Mbit/s) | |
数字V/O | 6-pin Hirose接头提供供电和 I/O: 1路光耦隔离输人(Line0),1路光耦隔离输出 (Line1),1路双向可配置非隔离I/0(Line2) | |
供电 | 电压范围5~15VDC,支持PoE供电 | |
典型功耗 | <2.6W@12 VDC | |
结构 | ||
镜头接口 | C-Mount | |
外形尺寸 | 29 mm×29 mm×42mm | |
重量 | 约68g | |
IP防护等级 | IP30(正确安装镜头以及线缆的情况下) | |
温度 | 工作温度0~50℃,储藏温度-30~70℃ | |
湿度 | 20%~80%RH无冷凝 | |
一般规范 | ||
软件 | MVS或第三方支持GigE Vision协议软件 | |
操作系统 | WindowsXP/7/1032/64bits,Linux32/64bits以及MacOS 64bits | |
协议/标准 | GigE Vision V1.2, GenlCam | |
认证 | CE, FCC, RoHS, KC | |
